Un ringraziamento a....

[Maxxx]

Salvatore 63!

Solo con il suo appassionato e capace ausilio, sono riuscito ad ottenere questo Trapano Gioiellino!!!

Che ve ne pare?



LA Bobbiina e' una C&P n°3 mentre la Controbobbina che ospita tutti i calibri....e' stata fatta fare appositamente dal Meccanico..







E siccome con il Trapano era inclusa pure una morsa, mi son detto....e mo? Che ce faccio?...[:-bunny]

L' addopero per tenere bloccati 2 Vitoni che vanno a far si di tenere il Pianetto in modo che non mi si allenti...[slurp]

Il Risultato di tanto lavoro...[vinci]

AHHhhh dimenticavo...la mia ASSISTENTE!!!

Un saluto a Tutti in special modo a Salvatore!


Ciao Massimo

[randagio]

[:-golf]Complimenti, ma toglimi una curiosità, l'orlature le fa il gatto!

[Maxxx]

Non proprio...le fa' questo qua! [;)] [:D]




Approposito...Vi allego una mia pagina Web dove potete vedere cio' che tratto:

http://maxxxtacticalgun.blogspot.com

Ciaooooo!!! [vinci]

[marco65]

[QUOTE=randagio;332032][:-golf]Complimenti, ma toglimi una curiosità, l'orlature le fa il gatto![/QUOTE


[:-golf]ahahahahah conoscendo salvatore .......mica che non sarebbe capace...........è un marpione co ste diavolerie..............................giusto massimo??[:-golf]

saluti marco65

[proteus70]

Complimenti, potresti dare ulteriori informazioni sul lavoro fatto e componentistica?
Grazie
Luigi

[Maxxx]

Beh...in effetti e' tutto piuttosto semplice...abbiamo comprato dell' alluminio, delle viti forato avvitato et voilah! [wink]


Dai che scherzo!...Abbiamo per la parte superiore preso una lastra di alluminio alta 15mm larga 100, e profonda 70.

Forata e spaccata posteriormente al centro perche' accogliesse l' asse del Mandrino, e quindi fissata con un vitone che si vede in foto.

Il fine corsa e' assicurato da un vitone, che e' largo quanto il foro del trapano nel quale scorre...cosi' balla meno lateralmente nella discesa...
Il vitone e' a sua volta trattenuto fermo da un dado.

Il pianetto inferiore misura 200x200x7mm ed e' fissato alla base con 4 vitine...

L' obrobio dei vitoni che vedete sotto e che sono disposti a \ / serrati al di dentro della morsa, sono poggiati verso l' alto per non far ruotare eventualmente si allentasse nel corso di un utilizzo intenso (MAGARI!!! [:D]) il piano.

Per trovare il centro dove posizionare la Controbobbina, bastera' inserire nel mandrino prima una piccola punta, e poi una della misura che vogliamo usare per tenerla ferma...noi abbiamo deciso di usare una vite del "6" e quindi forare
Per ottenere la discesa perfettamente perpendicolare del Mandrino, inizialmente per ottenere una via di massima, si fanno toccare idealmente i piani il superiore con l' inferiore...
Adesso che siamo gia' a buon punto, si allenta il vitone sotto al piano, e con dei colpetti dove serve,...si cerca di ottenere l' orlatura piu' precisa possibile!

A me devo dire son bastati solo 4 bossoli di taratura.

E il riscontro con il Calibro (vedi foto) la dice lunga sulla precisione ottenuta

Ah...il tutto Trapano, Bobbina ed altro compreso, mi e' costato (Grazie a Salvatore che in AMICIZIA non ha voluto nulla) solo 125 Euro!


Ciao Massimo [:-golf]

[amedeo]

Non proprio...le fa' questo qua! [;)] [:D]




Approposito...Vi allego una mia pagina Web dove potete vedere cio' che tratto:

http://maxxxtacticalgun.blogspot.com

Ciaooooo!!! [vinci]

Massimo, proprio un bel lavoro. Complimenti al mitico Salvatore!

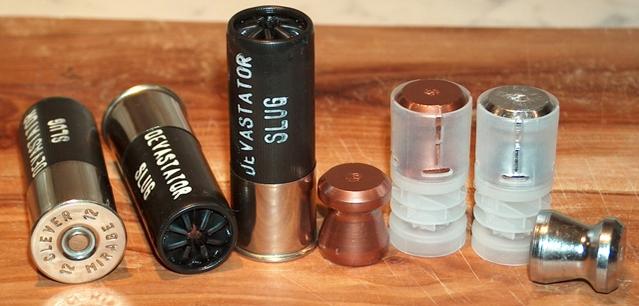

Prova a cambiare contenitore e chiuderle in questo modo ...
Senti che musica ..


Un caro saluto
Amedeo

[Maxxx]

Umh...cambiare borra e chiusura....ho capito..

Solo che di borre ora ne ho solamente 2000!!!


Almeno prima fammi sfogare un po'!!!

Ciao e grazie Massimo

[giuseppe75]

cavolo complimenti salvatò..

[ALFIO68]

un pochetto fori dalla pedana de triro ahahahaha,comunque complimenti per il lavoro.
saluti a tutti
