Controbobina trapano a colonna

[hisdastar]

Ciao ragazzi mi sono fatto la modifica al trapano a colonna e volevo sfruttare l'idea del tappetino anziché la controbobina dato che faccio fatica a centrarla.
Chi è che usa il tappetino di gomma cosa ha usato?
Me lo può dire?
Io ho usato la gomma di un nastro trasportatore , non scivola il bossolo però essendo spesso forse flette troppo.........

[denis]

ciao, a suo tempo, anche io prima di passare ad una orlatrice del mercato mi sono trovato di fronte a questo problema, che ho risolto fissando con viti una tavoletta di legno duro dello spessore di 1 cm sopra il piatto del trapano (delle stesse dimensioni del piatto), che ho forato, al centro, facendo scendere il mandrino prima con una punta da 2 mm e poi con la punta da 6 mm. Al foro da 6 mm ho applicato la controbobina.
Il risultato ottenuto è stato buono.
Spero di essere stato d'aiuto

[hisdastar]

Grazie lo faccio ma che vite usi per la controbobina?
Ho sempre paura che spunti a tocchi la capsula quando schiaccio per orlare

[al-per]

Grazie lo faccio ma che vite usi per la controbobina?
Ho sempre paura che spunti a tocchi la capsula quando schiaccio per orlare

Poi ti risponderà anche Denis ma la controbobina dovrebbe avere già un foro filettato da 6mm. Quando hai fatto il foro sulla tavoletta devi solo trovare la vite della giusta lunghezza che non sporga per unirle.

[hisdastar]

Ho capito perfetto provo

[hisdastar]

Scusate una domanda stupida ma se una volta fatto il foro da 6mm e fissata la controbobina devo spostare il piano per qualche motivo......?
Perché ad esempio io ho messo degli spessori sotto perché dicono che flettere un po' quando si orla però ora per fissare la bobina lì devo levare
Spero di essermi spiegato

---------- Post added at 06:49 AM ---------- Previous post was at 06:47 AM ----------

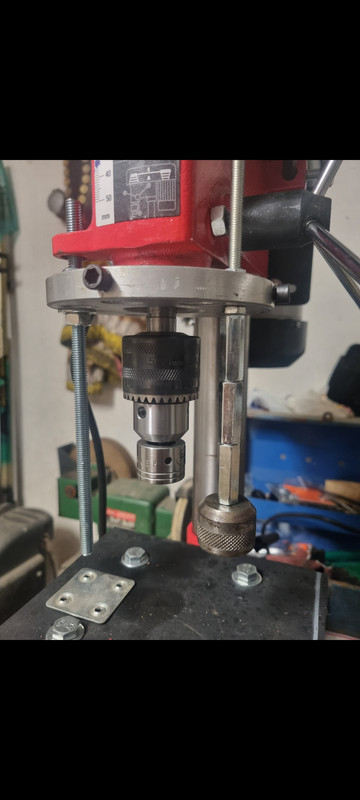

Ora è cosi

[colombaccio76]

Se il piano si muove all' ora non ahi fatto niente, però strano si muova ma è di plastica?

---------- Messaggio inserito alle 07:35 AM ---------- il messaggio prcedente inserito alle 07:34 AM ----------

Poi perché lo devi spostare? Una volta centrato non lo devi più muovere

[al-per]

Scusate una domanda stupida ma se una volta fatto il foro da 6mm e fissata la controbobina devo spostare il piano per qualche motivo......?
Perché ad esempio io ho messo degli spessori sotto perché dicono che flettere un po' quando si orla però ora per fissare la bobina lì devo levare
Spero di essermi spiegato

Devi ripetere la procedura di centraggio con la punta da 6mm installata sul mandrino.

[denis]

ciao, come detto da Aldo la controbobina ha la filettatura, credo M6.
Per riposizionare il piano correttamente puoi togliere la controbobina, rimettere la punta sul mandrino e poi trovare il centro.
Personalmente ti consiglio di non muovere più niente

[hisdastar]

Scusate è colpa mia non capisco un passaggio
La controbobina è m6 ma al piano come la fisso?
Io ho capito di fare un foro passante e poi da sotto mettere un bullone di giusta misura che non spunti troppo giusto?

[al-per]

Scusate è colpa mia non capisco un passaggio
La controbobina è m6 ma al piano come la fisso?
Io ho capito di fare un foro passante e poi da sotto mettere un bullone di giusta misura che non spunti troppo giusto?

Il platorello del trapano al quale hai fissato la tavoletta di legno ha un foro al centro (almeno il mio ce l'ha) attraverso il quale potrai fissare la controbobina alla tavoletta.

[hisdastar]

Okkkkkkk perfetto non mi spiego io
Comunque va ' bene ho capito
Grazie ancora a tutti

---------- Post added at 09:26 AM ---------- Previous post was at 09:25 AM ----------

Grazie ancora a tutti

[pippo46]

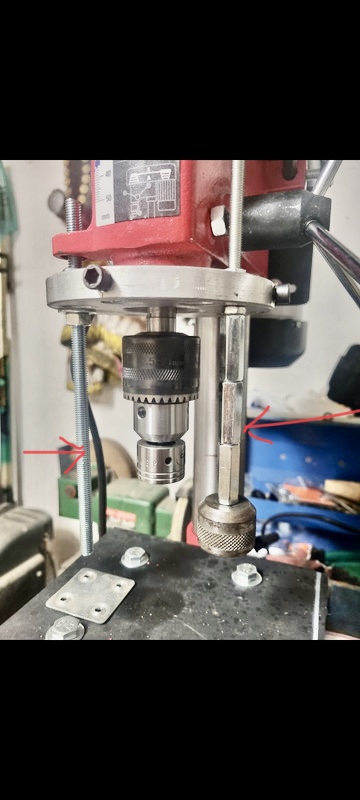

Nella foto ho segnato i due perni, uno a sinistra che rappresenta il fine corsa per l’ OAL della cartuccia, quelll di destra dovrebbe avere la stessa funzione(credo).

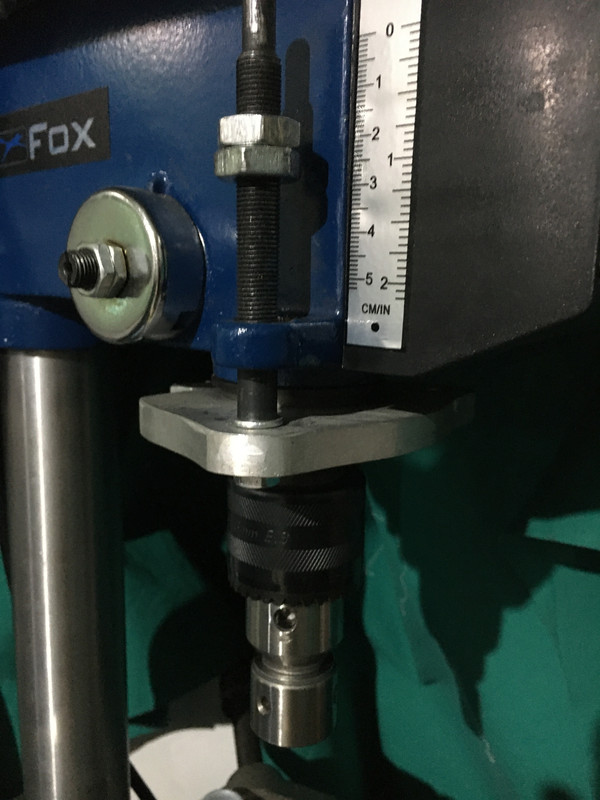

Per evitare di trovarti tra le….mani questi due perni che salgono e scendono, ti suggerisco la soluzione che uso io. Ovviamente devi fare tu una valutazione in rapporto alle tue esigenze.
Buon pomeriggio

[hisdastar]

Grazie avevo già provato così per quello di sinistra del finecorsa , l'altro è per l'incisiore per fare la chiusura stellare, però mi fletteva più di così come è adesso e mi sballava le altezze anche se di poco

[pippo46]

Proprio per evitare il problema da te evidenziato ho “preteso”dal mio amico tornitore la dimensione perfetta del foro della piastra, in modo da potersi ben incastrare sul porta-mandrino. L’importante è raggiungere il fine.
Buona serata [brindisi]
