Ponticello sovrapposto investarm

[django]

Sto restaurando un sovrapposto investarm cal.20/410 bigrillo. Il ponticello (o guardia) non è stabile , si muove, ma non ci sono viti per stringerlo. Qualcuno mi può aiutare a capire come si fa ad aggiustarlo? Grazie

[Marsemau]

Non conosco l'arma in oggetto ma se non vedi viti è molto probabile che possano essere all'interno della batteria, prova a smontare il calcio , questo ti darà modo di vedere l'interno della batteria e verificare se ho detto una minchiata o se ci ho preso. Magari chi è più bravo di me saprà meglio consigliarti. Auguri

[ofbiro]

Non c'é una vite sotto la chiave per l'apertura canne? Svitandola si sblocca il ponticello che può essere svitato.

[django]

[django]

Non c'è nessuna vite che collega il ponticello...

[toperone1]

Le foto sono pessime ma dal poco che si vede credo che la vite sia integrale al ponticello stesso è collocata nella parte anteriore. Si dovrebbe svitare tenendolo saldamente e ruotandolo in senso antiorario.

[toperone1]

Qui vi sono gli esplosi dei fucili in produzione:

https://www.investarm.com/media/pdf/esploso-sovrapposto-ita.pdf

[django]

Grazie mille ...ci proverò

[Yed]

Se dipende dal filetto lasco, usa del teflon da idraulico e dai qualche giro, vedrai che dopo stringe di più e non scuote.

[ofbiro]

Forse la vite non c'è, forse è nascosta dentro uno dei due blocchetti verticali.

[Max54]

Forse la vite non c'è, forse è nascosta dentro uno dei due blocchetti verticali.

Dall'esploso il blocchetto posteriore è fisso ,forse è a incastro.

[mountain]

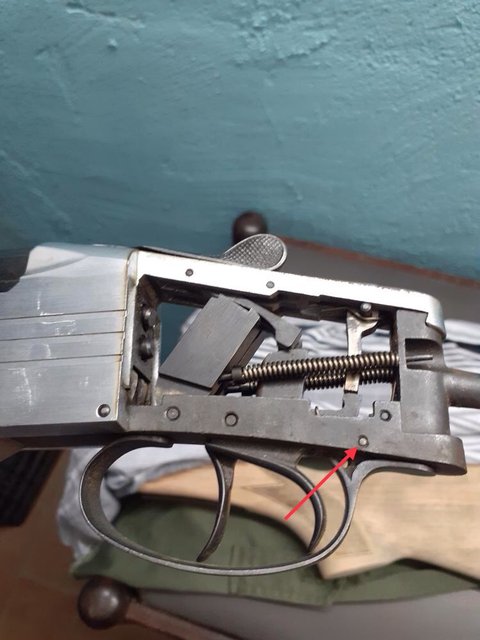

La parte posteriore del ponticello potrebbe essere bloccata da questo perno. La parte anteriore del ponticello potrebbe essere filettata, togli il perno e ruoti il ponticello. Devo usare il condizionale perché non avendolo in mano….. una volta tolto il ponticello dovresti avere accesso alla vite che tiene il blocchetto che collega il tutto al calcio. Se riesci a smontare il tutto facci sapere.

[mountain]

Potrebbe anche essere che il blocchetto che tiene il calcio è monolitico con il gruppo di Scatto. si dovrebbe staccare tutto togliendo il primo perno a sinistra. Occhio alla molla di ritorno dei grilletti, guardando l’ esploso dovrebbe essere trattenuta dallo stesso perno (42) che trattiene il guardamano.
